Renovar una caldera de vapor existente con Clayton: ahorro de espacio + análisis real de TCO

La mayoría de las instalaciones no sustituyen el equipo de vapor simplemente para tener una nueva caldera. La sustitución normalmente ocurre porque una caldera pirotubular o acuotubular envejecida ocupa demasiado espacio, requiere mucha atención del operador, consume más combustible del que debería, sigue funcionando incluso los fines de semana o por la noche y, sencillamente, ya no se ajusta a los perfiles de carga actuales.

La renovación de una caldera ofrece la oportunidad de reevaluar no solo el recipiente a presión, sino también el enfoque más amplio del sistema de vapor.

El diseño de serpentín de circulación forzada del generador de vapor Clayton representa una configuración de caldera y un modelo de funcionamiento completamente diferentes en comparación con las unidades tradicionales.

El ahorro de espacio ya no es un “nice to have”

Huella: serpentín + separador vs. carcasa + tambor

Una caldera pirotubular convencional es un recipiente a presión lleno de agua. Esto significa:

carcasa de gran diámetro
amplia zona de liberación de vapor
espacios libres para puertas, extracción de tubos y acceso al refractario
cimentaciones pesadas y, a menudo, un edificio dedicado

Clayton cambia esto. La superficie de calentamiento es un serpentín tubular en espiral con un contenido interno de agua muy reducido, junto con un separador de vapor de alta eficiencia.

El resultado es una unidad radicalmente más compacta gracias al bajo volumen de agua. Esto también influye en las normativas de seguridad aplicables.

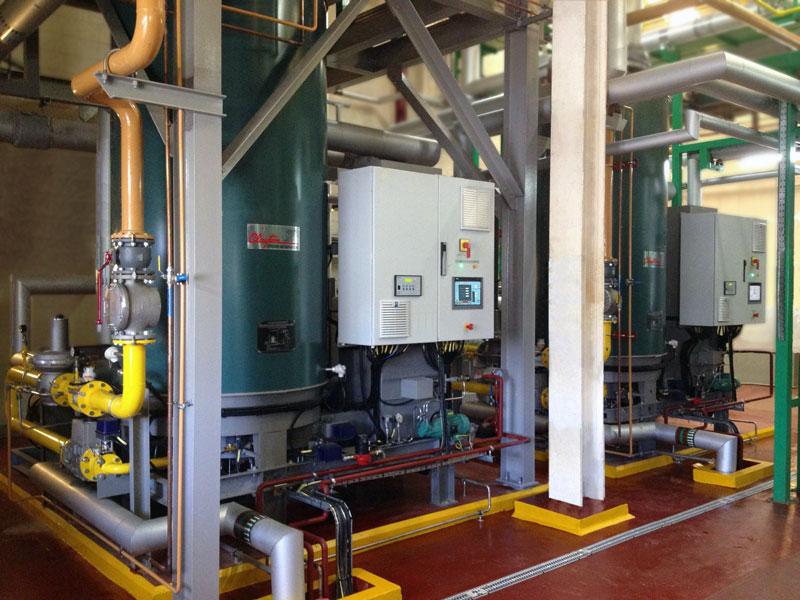

Integración en la sala de calderas

Un generador de vapor Clayton requiere muy poco espacio, y su menor peso permite la instalación en áreas restringidas o incluso en plantas superiores.

Esto es importante al renovar instalaciones existentes, porque permite:

reutilizar la sala de calderas sin obras civiles
evitar perforaciones en el techo o reubicaciones de la chimenea
liberar superficie de alto valor para producción, servicios o logística

Opciones modulares de skid y contenedor

La gama de productos admite casas de calderas en skid o contenedor: verdaderas soluciones “llave en mano”, que reducen drásticamente el área y el tiempo de instalación.

Para renovaciones, esto significa que puedes:

instalar una nueva unidad junto a la antigua
hacer el cambio durante una parada breve
mantener la caldera antigua como respaldo sin ampliar la sala

Conclusión sobre espacio: No solo reduces el tamaño de la caldera, sino también el del proyecto: cimentación, volumen del edificio, pasillos de acceso y márgenes de ampliación.

De dónde vienen realmente los ahorros de TCO

El TCO nunca depende de un solo factor. Es un conjunto de pequeñas diferencias que se acumulan durante 10–20 años. El diseño de Clayton impacta varios de los grandes impulsores de coste al mismo tiempo.

Reducción de pérdidas en standby porque no hay un gran volumen de agua que mantener caliente

A las calderas pirotubulares no les gustan los ciclos. Almacenan mucha agua caliente, por lo que cada apagado es “calor desperdiciado” y cada arranque implica un largo calentamiento. Por eso suelen permanecer en standby caliente consumiendo combustible.

Clayton pasa de frío a vapor total en unos 5 minutos, y puede permanecer en standby frío sin penalización. Así, la generación de vapor puede ajustarse a la curva real de demanda.

Lógica de combustible:

pirotubular: alta inercia → standby caliente → pérdidas en vacío
Clayton: bajo contenido de agua + respuesta rápida → verdadero steam-on-demand

Incluso si la eficiencia en régimen fuese igual (no lo es), eliminar el standby caliente supone un ahorro anual significativo en sitios con cargas variables.

La transferencia de calor es intrínsecamente más eficiente

El principio de contraflujo de Clayton maximiza el intercambio térmico entre agua y calor.

Gracias al diseño compacto, las pérdidas por radiación y convección son < 0,5%, mejorando la eficiencia neta y reduciendo los costes operativos.

Baja purga: dejar de tirar dinero por el desagüe

Los separadores Clayton operan a altas concentraciones de TDS (≈ 5× típico), reduciendo enormemente el volumen de purga.

Los documentos vinculan directamente esto con ahorros en combustible, químicos y agua.

Lógica de costes:

menos agua caliente purgada → menos combustible para recalentar
menos químicos → menor OPEX
menos agua → menores costes de agua y alcantarillado
menos choque térmico → mayor vida útil de componentes

Menor mantenimiento y menor carga de cumplimiento

Una coil de flujo continuo tiene:

menos modos de fallo en partes a presión
un ámbito de inspección más simple
mínima posibilidad de incrustaciones

Impacto TCO directo:

menor gasto anual de mantenimiento
menos horas de operador
menos tiempo de inactividad por inspecciones
menor inventario de repuestos

Fiabilidad: el “coste de parada” suele superar al combustible

Como el generador de vapor Clayton acelera rápidamente y tiene una relación de modulación de hasta 1/8 sin caída de presión, la estabilidad del proceso mejora. Esto reduce el rechazo y retrabajo en procesos térmicos.

Es difícil de plasmar en un folleto, pero muy evidente en plantas con cargas por lotes o altamente variables.

Cuándo las renovaciones aportan el mayor beneficio

Las renovaciones con Clayton destacan cuando:

hay demanda variable de vapor (batch, esterilización, CIP/SIP, secadores, alimentación, farma)
la planta acumula muchas horas en standby en relación con la carga plena
la instalación tiene limitaciones de espacio, especialmente en retrofits de salas de calderas estrechas
la región presenta costes elevados de agua o productos químicos
el sitio busca operación desatendida o equipos de utilidades muy reducidos

Descubrir más

Conclusión

Renovar una caldera tradicional con un sistema Clayton no es simplemente cambiar una fuente de calor. Es transformar el vapor de una utilidad grande, lenta y que ocupa mucho espacio en una “máquina de vapor” rápida y modular.

Ahorro de espacio

hasta 1/3 menos superficie para la misma capacidad gracias a un límite de presión más pequeño y un diseño modular y ligero → recuperar espacio útil y evitar obras civiles.

Ahorro de TCO

El steam-on-demand reduce combustible en standby, la compacidad reduce pérdidas, la purga ultrabaja disminuye costes de agua y químicos, y la simplicidad reduce mantenimiento + mano de obra → hasta 30% de ahorro.
